Brecoflex——同步帶的同步帶鎖
Breco?同步帶的同步帶鎖用于AT10 DC和T10 DC同步帶的Breco同步帶鎖主要用于負載低但裝配成本高的驅動器。在同步帶由于結構原因只能在插入機器后連接成環形皮帶的任何地方，.....
Breco?同步帶的同步帶鎖

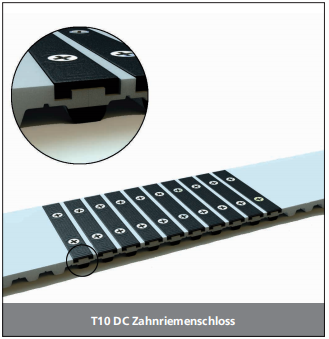

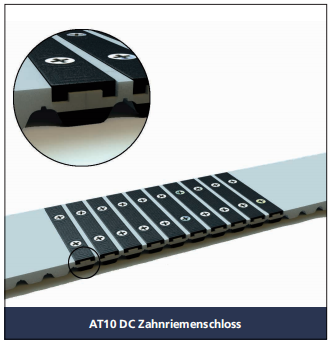

用于AT10 DC和T10 DC同步帶的Breco同步帶鎖主要用于負載低但裝配成本高的驅動器。在同步帶由于結構原因只能在插入機器后連接成環形皮帶的任何地方，鎖為用戶提供了相當大的努力和成本優勢。也可以用作“緊急同步帶”，以橋接故障后的停機時間和相關的皮帶故障。當將鎖與焊接型材的同步帶一起使用時，必須考慮100 mm的最小型材間距。
技術數據
| 鎖元件的材料 | 碳纖維增強高強度聚酰胺 |
| 鎖長（齒中心到齒中心） | 90mm |
| 緊固件數量 | 10 |
| 背部元件寬度 | 8mm |
| 同步帶總厚度（DC版） | 5,5mm |
| 齒盤的最小齒數（僅使用標準間隙） | 25 |
| 同步帶鎖AT10 DC/T10 DC | ||||
| 鎖寬[mm] | 32 | 50 | 75 | 100 |
| 允許拉力[N] | 550 | 750 | 1000 | 1500 |
訂購信息

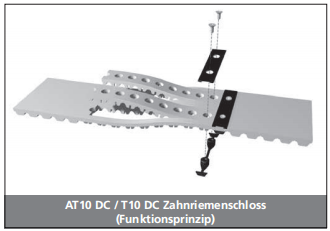

皮帶背部上的鎖元件下沉，使得這些元件與皮帶上邊緣終止。因此，要使用的同步帶必須比普通的Breco-AT10更厚。T10同步帶。因此，它是一種名為“AT10”的皮帶。訂購“DC”版本的“T10”
型號與規格
帶鎖預備同步帶名稱（鎖未安裝）
75 AT10/8400 DC或100 T10/6000 DC
同步帶鎖的名稱
75 AT10 DC或100 T10 DC
帶鎖的同步帶全稱（預組裝鎖）
50 AT10/5400 DC已組裝
50 AT10 DC已組裝
注意:
訂購時，必須為同步帶和鎖指定兩個相應的名稱。如果只列出同步帶的名稱，則只提供一個同步帶和相應的鎖預備。
