工信部發(fā)布2017年第48號(hào)，批準(zhǔn)JC/T 2428—2017《非固化橡膠瀝青防水涂料》。該標(biāo)準(zhǔn)將于2018年4月1日開始實(shí)施，有關(guān)標(biāo)準(zhǔn)的關(guān)鍵技術(shù)指標(biāo)（報(bào)批稿），在此先睹為快。

根據(jù)中華人民共和國工業(yè)和信息化部文件以工信廳科［2010］74號(hào)文下達(dá)的"2010年行業(yè)標(biāo)準(zhǔn)制修訂計(jì)劃"，《非固化橡膠瀝青防水涂料》標(biāo)準(zhǔn)計(jì)劃號(hào)：2010-0584T-JC。由蘇州非金屬礦工業(yè)設(shè)計(jì)研究院、中國建材檢驗(yàn)認(rèn)證集團(tuán)蘇州有限公司、建筑材料工業(yè)技術(shù)監(jiān)督研究中心、中國建筑防水協(xié)會(huì)等單位負(fù)責(zé)組織有關(guān)生產(chǎn)企業(yè)、質(zhì)檢機(jī)構(gòu)、科研院所等參加起草。

關(guān)鍵指標(biāo)

非固化涂料標(biāo)準(zhǔn)項(xiàng)目的設(shè)定，主要基于產(chǎn)品本身的特性和產(chǎn)品滿足工程應(yīng)用的性能要求而考慮。下面對(duì)非固化涂料標(biāo)準(zhǔn)的關(guān)鍵指標(biāo)要求及試驗(yàn)方法作簡要介紹。

閃點(diǎn)：由于本標(biāo)準(zhǔn)規(guī)定的產(chǎn)品是在熱熔狀態(tài)下進(jìn)行施工的，為施工安全考慮規(guī)定了閃點(diǎn)指標(biāo)。本標(biāo)準(zhǔn)規(guī)定閃點(diǎn)180 ℃，高于非固化涂料熱熔施工溫度。

固體含量：由于本產(chǎn)品需要始終保持黏滯狀態(tài)，且產(chǎn)品施工采用熱熔施工方法，這就要求規(guī)范產(chǎn)品的固體含量，同時(shí)要求具有較高的固體含量（98%以上）。

粘結(jié)性能：非固化涂料由于始終保持粘滯狀態(tài)，因此其幾乎沒有內(nèi)應(yīng)力，因此粘結(jié)強(qiáng)度指標(biāo)也很小，否則就不具有很好的蠕變性，產(chǎn)品在潮濕基面的粘結(jié)性能與干基面幾乎無差異，因此規(guī)定粘結(jié)性能是內(nèi)聚破壞。

延伸性：以10 mm/min速度拉伸，使試件受拉至裂口從試件邊緣開裂至10 mm時(shí)為止，記錄延伸，標(biāo)準(zhǔn)要求≥15 mm。

延伸性試驗(yàn)制備

非固化涂料由于不能成膜，延伸性按一下方法進(jìn)行：將兩塊120 mm×50 mm×2 mm的鋁板對(duì)接成一整體，兩塊鋁板之間的縫隙不得大于0.05 mm，然后將樣品刮涂到鋁板上，厚度為（2±0.2）mm，共制備3組試件，并在標(biāo)準(zhǔn)試驗(yàn)條件下養(yǎng)護(hù)48 h。

低溫柔性：低溫柔性反映了材料在一定低溫下的變形能力和材料的特性，本產(chǎn)品的低溫柔性指標(biāo)確定在-20 ℃彎曲不脆裂。

耐熱性：由于非固化產(chǎn)品的特點(diǎn)，產(chǎn)品的耐熱性相對(duì)不會(huì)很高，否則就無法保證施工方便和無應(yīng)力傳遞。根據(jù)驗(yàn)證試驗(yàn)結(jié)果，確定耐熱溫度為65 ℃。這也表明該產(chǎn)品不能直接外露使用，否則會(huì)產(chǎn)生流淌。

熱老化：熱老化性能反映材料的抗熱老化能力，通過延伸性和低溫柔性來表示。標(biāo)準(zhǔn)要求70 ℃、168h試驗(yàn)后延伸性≥15 mm，低溫柔性為-15℃無斷裂。

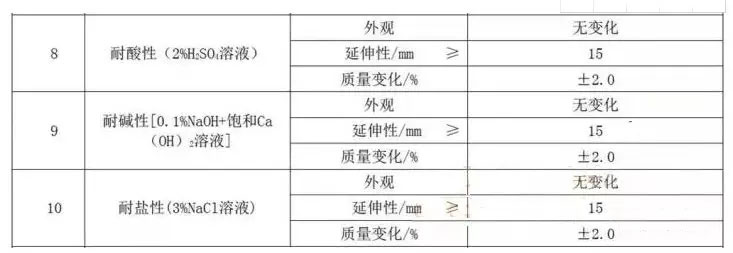

耐酸性、耐堿性、耐鹽性：耐酸、堿、鹽性反映了材料的抗腐蝕效果，通過外觀、延伸性和質(zhì)量變化來表示，標(biāo)準(zhǔn)要求如下：

自愈性：自愈是非固化涂料產(chǎn)品的特點(diǎn) 。由于材料始終保持黏稠膠質(zhì)狀態(tài)和具有蠕變性能 ，當(dāng)材料達(dá)到一定厚度時(shí)，能自行修復(fù)釘子等穿過涂層后形成的空隙 。本標(biāo)準(zhǔn)采用釘桿水密性表示，要求不滲水。

滲油性：有些企業(yè)為降低成本，會(huì)在產(chǎn)品配方中加入過量油類物質(zhì)，通過采用滲油性指標(biāo)控制油類物質(zhì)的加入量，本標(biāo)準(zhǔn)要求滲油張數(shù)不超過2張 。

應(yīng)力松弛：非固化涂料應(yīng)具有良好的蠕變性能，要求其既具有一定的粘結(jié)性，使涂料與基層粘附，同時(shí)又不傳遞應(yīng)力，防止與涂膜復(fù)合的卷材破壞。因此，采用剪切粘合性的方法，規(guī)定拉伸后保持拉力松弛力與較大力的比值≤35%。同時(shí)，為了保證長期使用的蠕變性能，要求熱老化后的蠕變性能不變。

抗竄水性：反映非固化涂料與基層間的粘結(jié)性，通過抗竄水性試驗(yàn)觀察涂膜與砂漿粘結(jié)面是否有明水，無明水表示無竄水、粘結(jié)性良好。標(biāo)準(zhǔn)要求0.6 MPa，保持24 h無竄水。

結(jié)語

在我國，非固化橡膠瀝青防水涂料是本世紀(jì)初發(fā)展起來的一種新型防水材料，本次行業(yè)標(biāo)準(zhǔn)的制定系國內(nèi)制定，需要在標(biāo)準(zhǔn)的實(shí)施過程中不斷總結(jié)經(jīng)驗(yàn)，發(fā)現(xiàn)不足之處，在適當(dāng)?shù)臅r(shí)候修正和完善。
